愛德華三坐標在航空葉片檢測中的應用

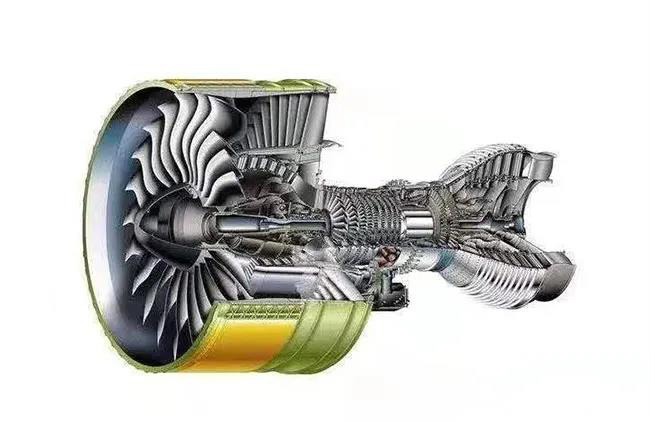

葉片是航空發動機的"心臟”部件，葉片的幾何形狀和尺寸決定了葉片的工作性能，而葉片的型面質量直接影響發動機能量轉換的效率。因此，葉片型面的檢測具有十分重要的意義。在航空發動機葉片檢測領域，三坐標檢測憑借通用性強、重復性好、穩定性強、檢測精度高等優勢在航空葉片制造企業中被廣泛應用。

葉片檢測的主要項目:

　1、葉盆葉背型面型線檢測；

　2、弦長；

　3、最大厚度；

　4、扭角；

　5、葉盆葉背最大最小偏差；

愛德華葉片檢測方案的特點:

• AHE的葉片測量專用軟件 AC-VANE，檢測效率高；

• 靈活的理論數據獲取方式；

• 可視化的理論數據分析；

• 豐富的檢測項目；

• 人性化檢測過程；

• 多元化的評定方式；

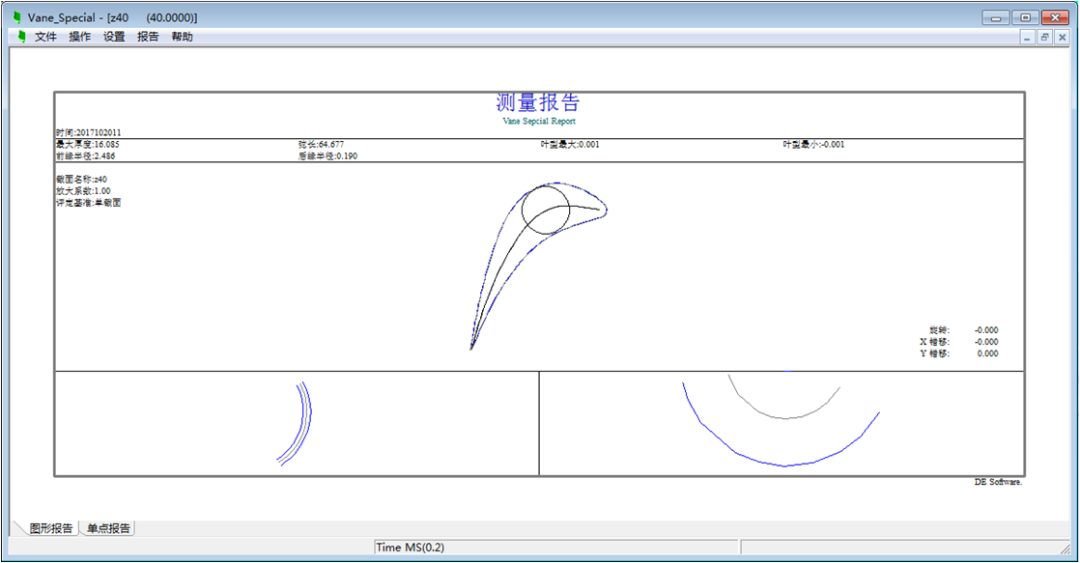

• 多樣化的報告形式；

愛德華葉片檢測流程:

1、導入理論數據，供測量時使用

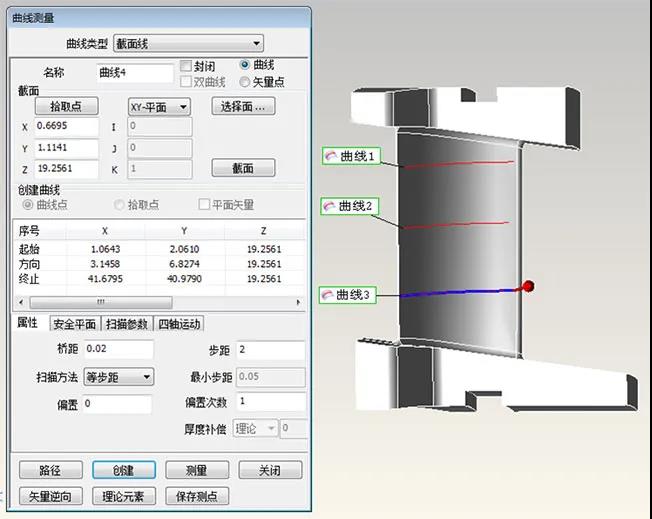

（1）利用NET.DMIS測量軟件曲線測量

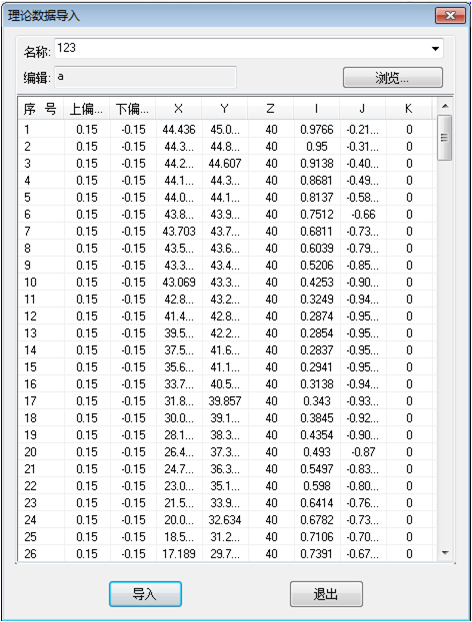

（2）通過由客戶提供葉片型面理論數據文件直接導入。

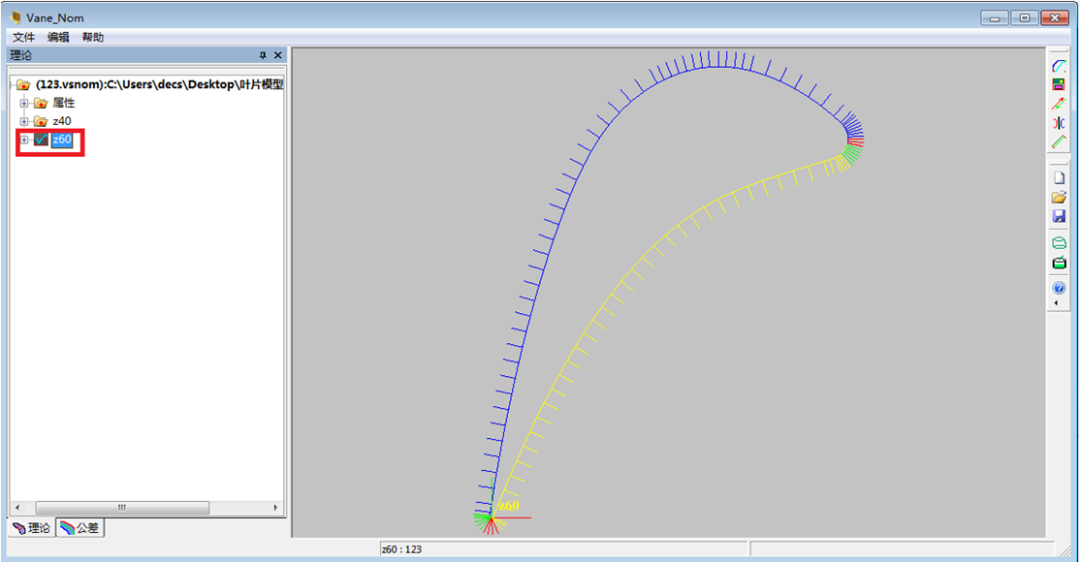

（3）通過可視化的理論數據分析，得到符合軟件要求的數據格式（葉盆黃色、葉背藍色、起始綠色、終止紅色）

2、葉片檢測

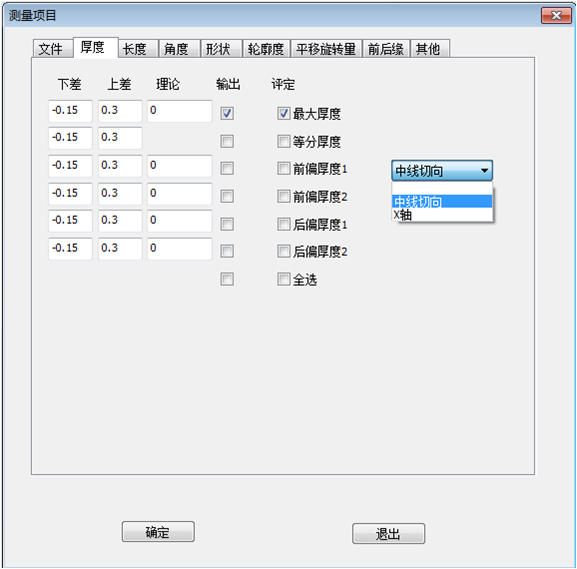

（1）根據葉片檢測要求選擇所要檢測的項目

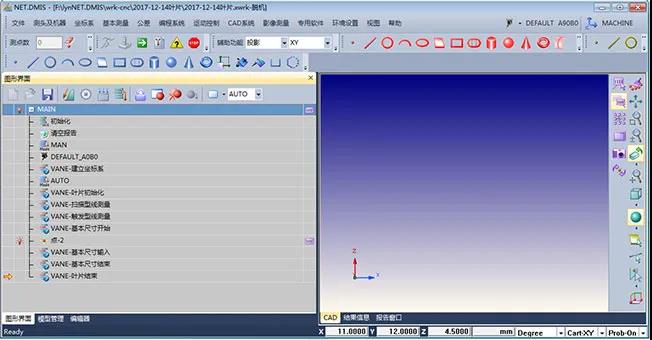

（2）用專用軟件打開的測量程序,開始檢測

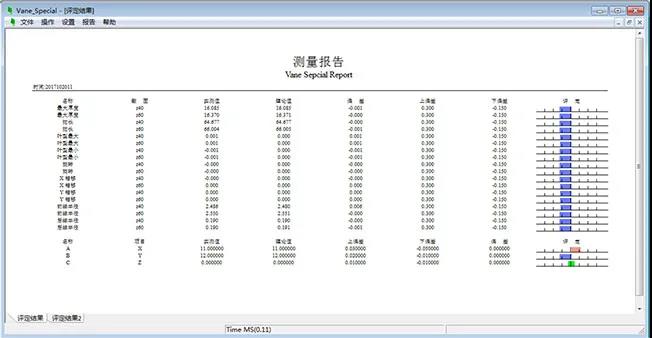

測量結束后，測量結果界面會(huì )自動彈出。

3、選擇合適的評定方式對結果進行評定

評定方式有：中線為基準、葉盆為基準、葉背為基準、不平移旋轉。

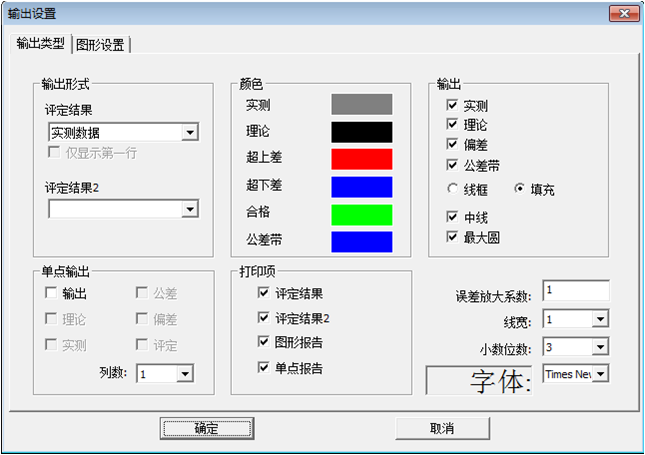

4、根據需要設置報表輸出項目
